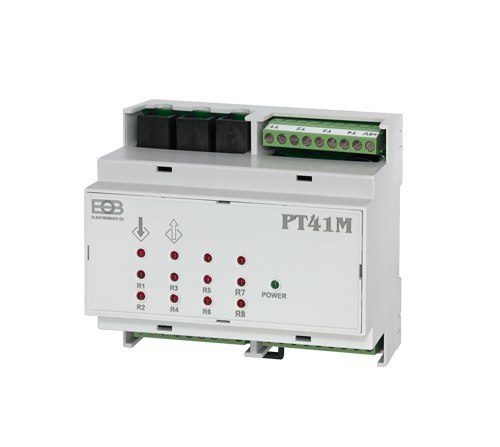

• Jednostka 6 strefowa master PT41-M

Symbol: PT41-M
803.01
szt. Do przechowalni
Wysyłka w ciągu 24 godziny
Cena przesyłki 15.1
Paczkomat InPost Gabaryt A 15.1
Paczkomat InPost Gabaryt B 16.8
Kurier 17.5
Kurier (Pobranie) 19
Paczkomat InPost Gabaryt C 19
Dostępność 50 szt.
Waga 0.15 kg

Zamówienie telefoniczne: 501440309

Zostaw telefon

Elektroniczna jednostka tzw. MASTER (główna), która może nadzorować 6 stref oraz sterować kotłem i pompą obiegową.

PDF DocumentInstrukcja obsługi PT41-M

PDF DocumentInstrukcja do aplikacji

PDF DocumentPrzykłady zastosowań

PDF DocumentPrzewodnik PRE 10/20/30

 Właściwości PT41-M:

  • sterowanie ogrzewaniem podłogowym wodnym, elektrycznym, grzejnikami, mieszanym (przykłady zastosowań w PDF)
  • sterowanie systemem przez Internet
  • do wyboru czujniki temperatury lub termostaty
  • określenia priorytetowych stref ogrzewania
  • korekta temperatury
  • włączeniu pompy dla danej jednostki (kilka rozdzielaczy)
  • system może być stosowany nie tylko do ogrzewania podłogowego wodnego
  • możliwość synchronizacji z komputera lub odwrotnie z urządzenia do komputera

Jednostka PT41-M może zostać zaprogramowana przez centralną jednostkę PT41-CJ lub przy pomocy PC ( z użyciem softwer PT41).Po podłączeniu PT41-CJ/PC do jednostki PT41-M dojdzie do przegrania danych i zapisania ich w pamięci EPROM podczas gdy centralna jednostka lub PC mogą być odłączone.

Przy załączeniu 1 strefy grzewczej (R1-R6) dojdzie do 1 min. włączenia wyjścia R7, do którego może być podpieta np.pompa obiegowa. Do 5 s od włączenia R7 zostaje włączone wyjście R8, ktore jest przeznaczone do podłączenia kotła. Do wyłączenia dochodzi w odwrotnej kolejności, najpierw wyłączy się kocioł R8 a do 5 sekund po nim pompa R7.

Przy stałym podłączeniu do PC można uzyskiwać aktualne dane ze wszystkich stref oraz prowadzić statystyki dla każdej strefy w danym okresie.

 Funkcje PT41-M:

  • regulacja 6 sterf według programu z PT41-CJ (lub PC)
  • 2 wyjscia (R7, R8) do podłączenia kotła i pomby obiegowej
  • każda zmiana indykowana diodami led na czołowym panelu
  • po wgraniu stałych i programu z PT41-CJ?PC pracuje autonomicznie (nie musi być trwale podłączony do PC lub centralnej jednostki)
  • przystosowany do dalszej rozbudowy o jednostki (PT41-S – zwiększenie ilości stref)

 CO NALEŻY DOKUPIĆ:

  • ZASILANIE
  • KONWERTER PRE-RS232 / USB (w tym software na PC polska wersja)
  • KONWERTER PRE-10 (lub PRE-20PRE-30) zarządzanie przez internet

Techniczne parametry

Zasilanie  5, 0 V / 2.5 A, DC (AD05-DIN brak w zestawie)
Typ komunikacji  po RS232  / zdalne przez Internet
Element przełączający  przekaźnik
Max. liczba czujników temper.  6  (dla czujniki temp./ termostaty)
Ilość wyjść  8  (Imax=6A)
Stopień ochrony  IP20
Temperatura pracy  0 °C do 40 °C
